며칠전 보일러 문제로 상담을 했습니다.
20년 정도된 구형 아파트에 보일러 통신선이 문제가 있어 동작이 문제가 있습니다. 보일러 기사님이 보일러 a/s를 하러 왔다가 보일러 리모컨을 보일러 본체 쪽에 설치를 하니 동작이 이상없이 되어 보일러 전선을 문제가 있다고 판단하였다고 합니다. 그렇습니다. 보일러 통신선 또는 제어선어 문제가 있다면 보일러 리모컨이 동작이 되지 않거나 에러가 발생이 되어 보일러를 원활하게 동작을 시킬수 없게 됩니다.
보일러 통신선 교환하는 방법
보일러 통신선이 문제라는 것을 확인하고 보일러 기사님의 확인을 받으면 통신선을 교환하여야지 사용에 문제가 없습니다. 그냥 교환하지 않고 보일러 쪽에 설치해둔 리모컨을 그냥 사용한다면 문제가 없지만 보일러를 동작시키러 보일러실까지 가는것은 문제가 있습니다. 추운데 나가야함...^^
교환을 할려면 준비물이 있습니다. 뺀찌 , 니퍼 , 드라이버, utp 전선 , 테이프 등입니다. 보통은 이정도 준비물로 전선교체는 원활하지만 간혹 전동드릴등도 필요할수 있습니다. 배관상태가 아주 좋은경우에 교체가 가능하니 안될것 같으면 전문업체 수리 받으시기 바랍니다.
보일러 전선교체 상담전화 010 - 8671 - 5769
통신선 확인

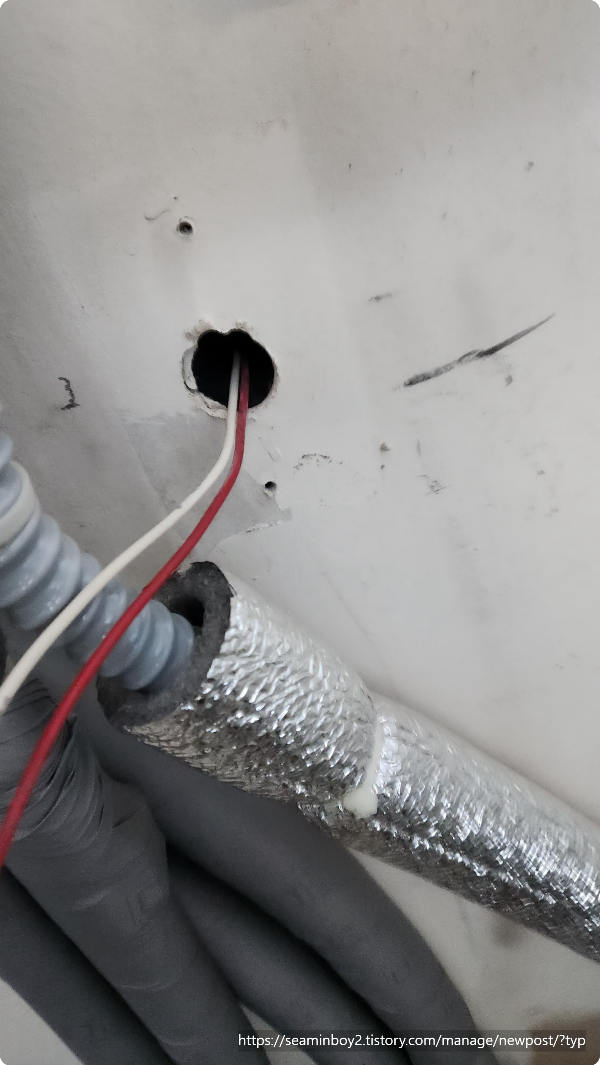

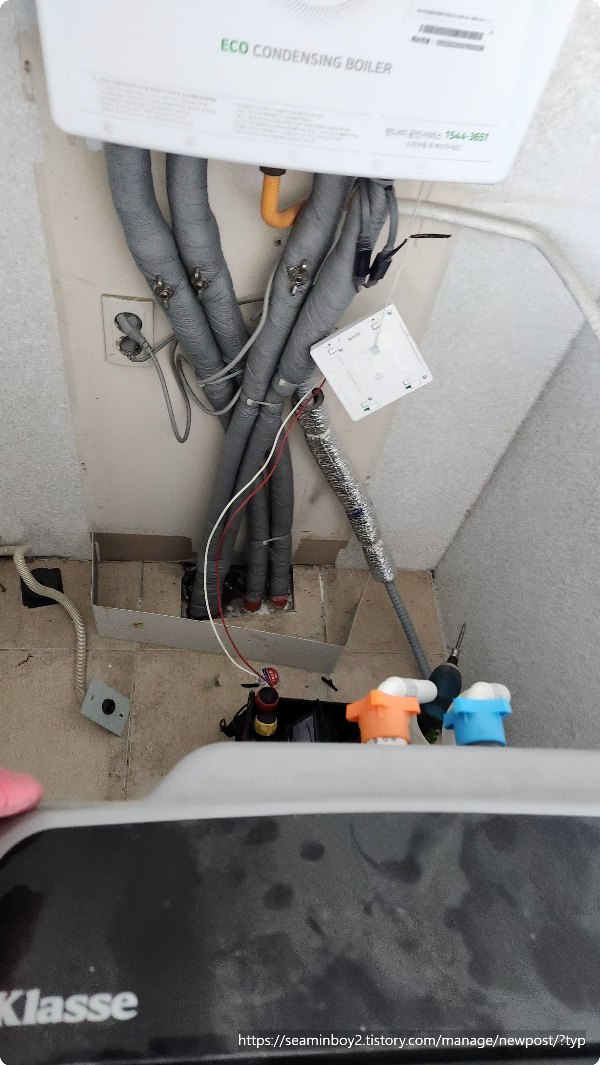

제일 먼저 할일은 보일러의 아랬부분 커버를 열어야합니다. 커버를 열면 내부의 보일러에서 나온 전선과 리모컨 쪽에서 온전선이 확인될겁니다. 위의 사진은 통신선이 이상이 있으니 보일러 기사님이 리모콘을 보일러 본체에 설치한 상태입니다. 빨간 전선과 하얀전선이 보일러 리모컨쪽에서 나온전선입니다.
보일러 리모컨 분리 / 전선연결

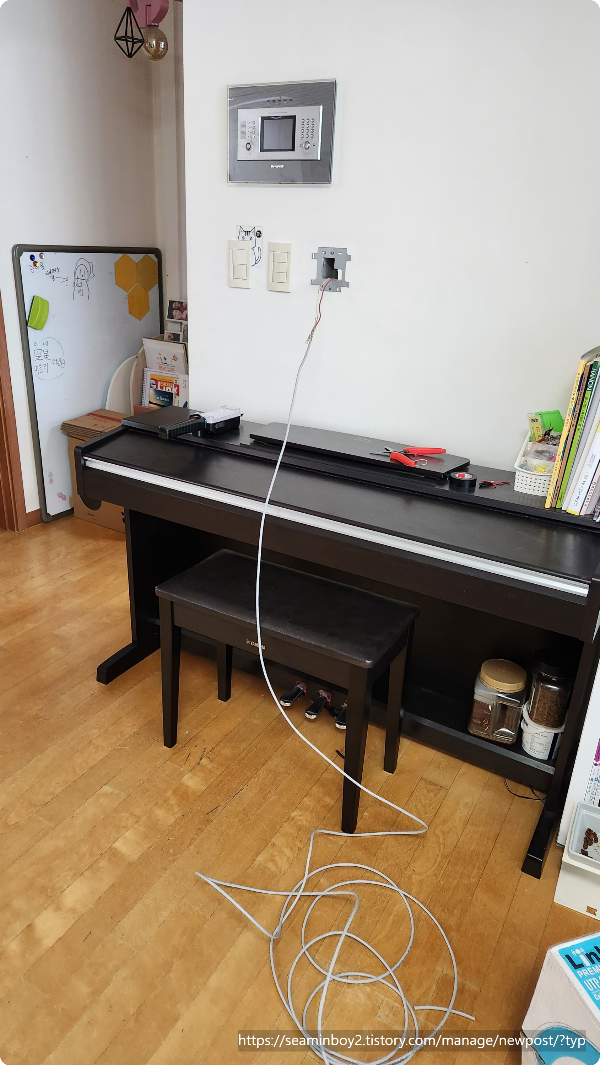

보일러실 방향 전선을 찾았다면 다음 리모컨 쪽에 있는 전선을 찾습니다.. 보일러 리모컨을 뜯으면 내부의 전선이 보입니다. 보일러 리모컨을 여는 방법은 리모컨을 잡고 윗쪽으로 힘있게 올리면 빠지도록 되어 있습니다. 열었다면은 보일러실의 전선과 리모컨쪽 전선이 동일한 전선인지 다시확인합니다. 살짝 흔들어 흔들리는지 서로 확인합니다.
utp전선을 리모컨쪽에 연결되어 있는 전선에 연결하여 기차놀이를 준비합니다. 기존의 전선을 빼내면서 새로운 전선을 넣는 방법입니다. 주의 하실점은 기존전선과 새로운 전선을 연결할때 연결부분이 커지지 않도록 연결해야 합니다. 선을 넣다가 배관내부의 어떤 문제가 있던 부분에 걸려서 전선이 빠지지도 들어가지도 않게 될수 있습니다. 이런 경우 대공사로 이어질수 있으니 주의 하시기 바랍니다.

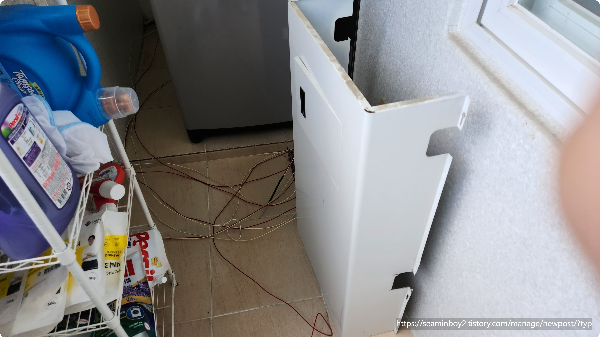

연결이 잘되었다면 2인1조가 되어야합니다. 보일러실쪽 빼내는 사람 1명 리모컨이 있는 쪽에 1명이 있어ㅏ야합니다. 특별한 문제가 없다면 원활하게 전선은 잘빠져나옵니다.
리모컨 설치 및 전선연결
전선이 잘나왔다면 보일러와 리모컨쪽을 전선을 연결 해줍니다. 보일러의 통신선은 전기가 오지 않지때문에 특별히 걱정할일은 없지만 그래도 보일러의 콘센트를 뽑고 작업을 진행합니다. utp전선은 내부에 8가닥이 있는데 4가닥4가닥 사용합니다. 블루계통 과 레드계통으로 나누면 됩니다.
보일러에 있는 전선도 2가닥이니 1가닥에 블루계통 나머지 1가닥에 레드계통 설치하면 됩니다. 리모컨쪽도 같은 방법으로 1가닥에 블루 1가닥에 레드 연결합니다. 이제 준비는 완료되었습니다. 콘센트를 연결하고 리모컨을 작동시키면 보일러가 동작이되고 리모컨도 잘동작될겁니다.
만약동작이 되지 않는 다면 리모콘에 연결되어 있는 전선을 두가닥 서로 맞교환을 해보면 될것입니다. 간혹 플러스 마이너스가 있는 경우? 가 있습니다. 그런경우는 변경해야할수 있습니다.
보일러 통신선 교체작업은 그렇게 어려운 작업은 아닙니다. 하지면 작업을 진행하는데 있어 실수가 있어 배관이 막힌다면 큰 작업이 될수도 있습니다. 되도록이면 작업을 전문가에게 의뢰하시고 확신이 있을때만 진행하시기바랍니다. 본인이 진행한 작업에 본블러그는 책임없음 알립니다.
